PFC200/PFC100：调试运行时系统和连接的终端

---

硬件

• 1x WAGO 现场总线耦合器 750-82xx 或 750-810x
• 1x 模拟输入端子 750-459
• 1x 模拟输出终端 750-559
• 1x 仪表端子 750-638
• 2x 模拟输出终端 750-550
• 1x 终端 750-600

WAGO 控制器的要求

• 分配 IP 地址（例如使用 WAGO Ethernet Settings工具）。

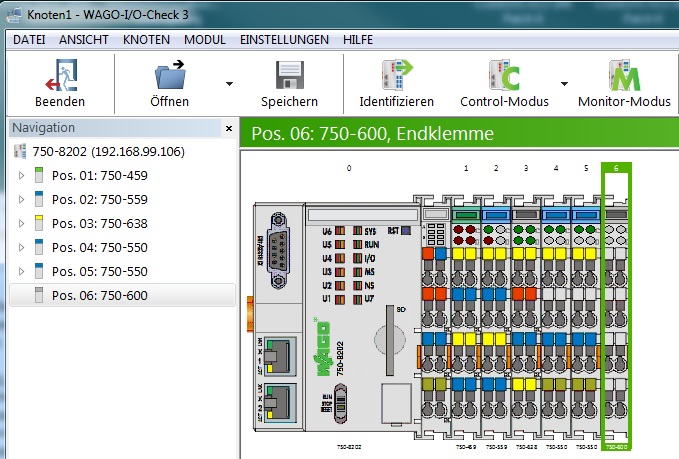

• 将适配器插入现场总线耦合器并检查功能（例如，使用 WAGO-IO-Check）。

• 作为替代方案，PFC200/PF100 也可以获得 IP 地址（这是 PFC 的默认设置）。

CODESYS 的要求

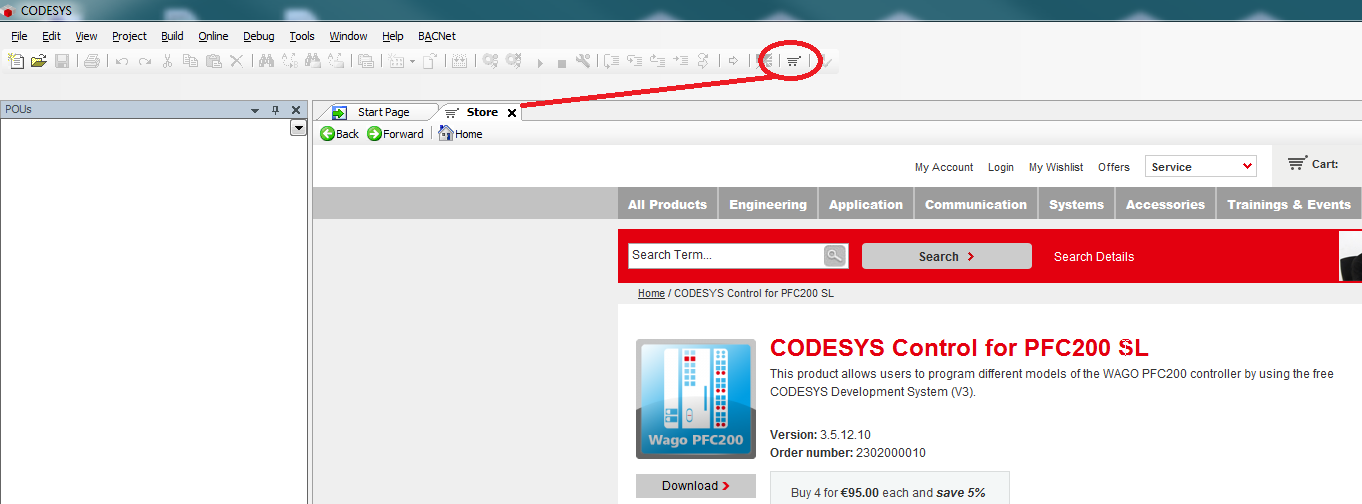

• 直接从 CODESYS 用户界面安装软件包：

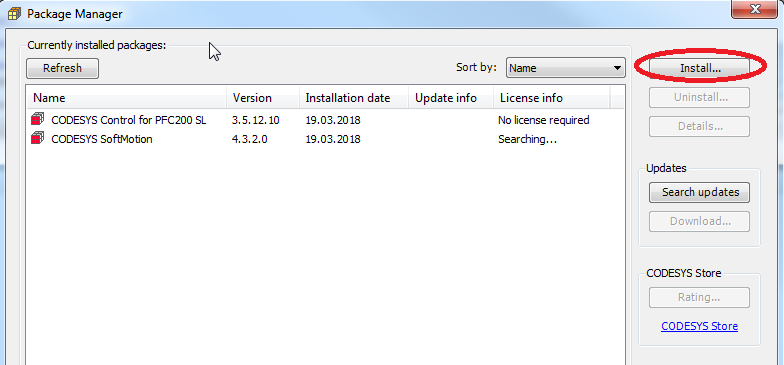

或者，您已从 CODESYS Store 下载最新的软件包（CODESYS Control for PFC200 SL [Version].package 或 CODESYS Control for PFC100 SL [Version].package）并通过Tools/Package Manager安装。

安装软件包后，必须重新启动 CODESYS。

该软件包将安装在以下目录中：C:\Users[username]\CODESYS Control for PFC200 SL / C:\Users[username]\CODESYS Control for PFC100 SL

• 要安装 CODESYS 运行时，请打开Tools/Update PFC200 /PFC100中的配置对话框。 默认用户是root，默认密码是wago。

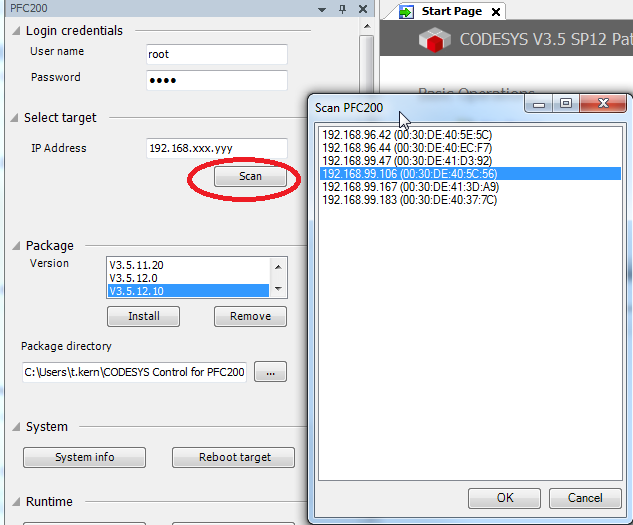

您可以手动输入 IP 地址或通过扫描对话框选择控制器：

如果软件包有多个版本，则必须选择要安装的那个。 如果没有提供包，则必须检查包的路径并在必要时修改。

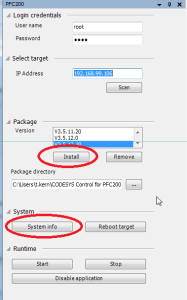

• 可以通过单击安装 按钮将版本安装在现场总线耦合器上。

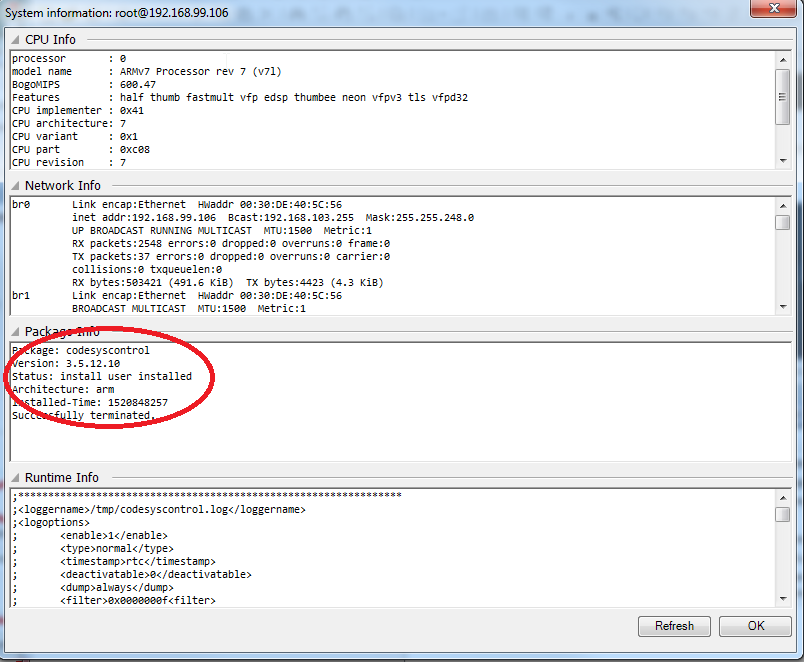

单击系统信息 按钮可以查看版本。（可能必须通过单击Reboot target 按钮重新启动 PFC）。

项目工程：

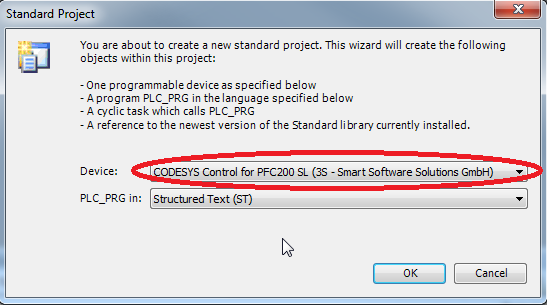

• 创建一个标准项目并选择 CODESYS Control for PFC200/PFC100 SL 作为设备：

• 建立与设备的连接。

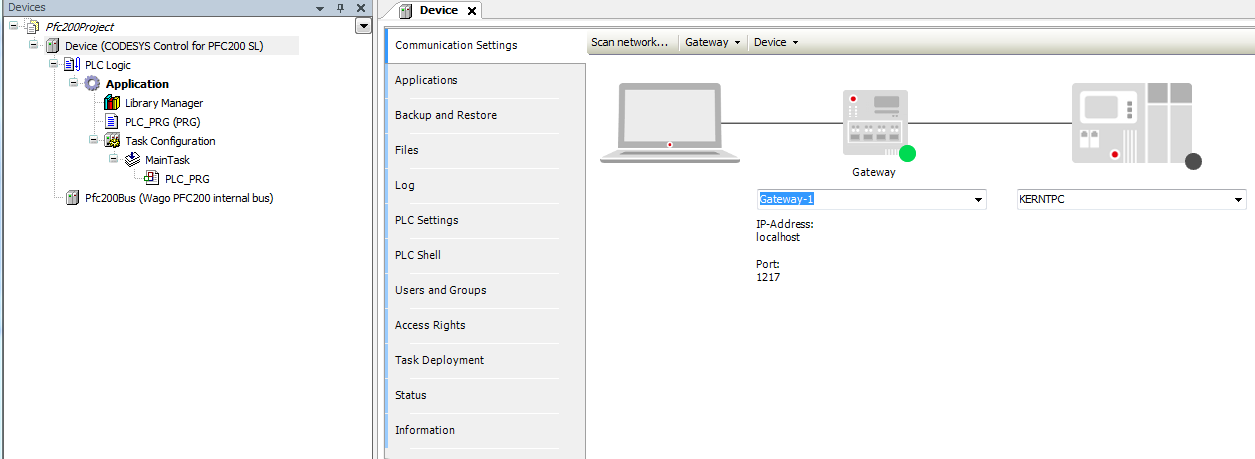

为此，双击树中的设备打开设备对话框：

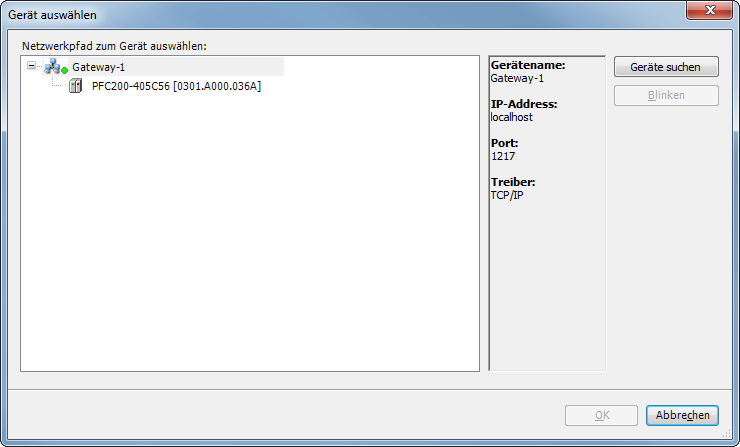

单击扫描网络按钮打开对话框。列出所有检测到的该类型的设备：

双击选择相应的设备。

最后两个字符对应于 IP 地址的最后一部分（十六进制）。

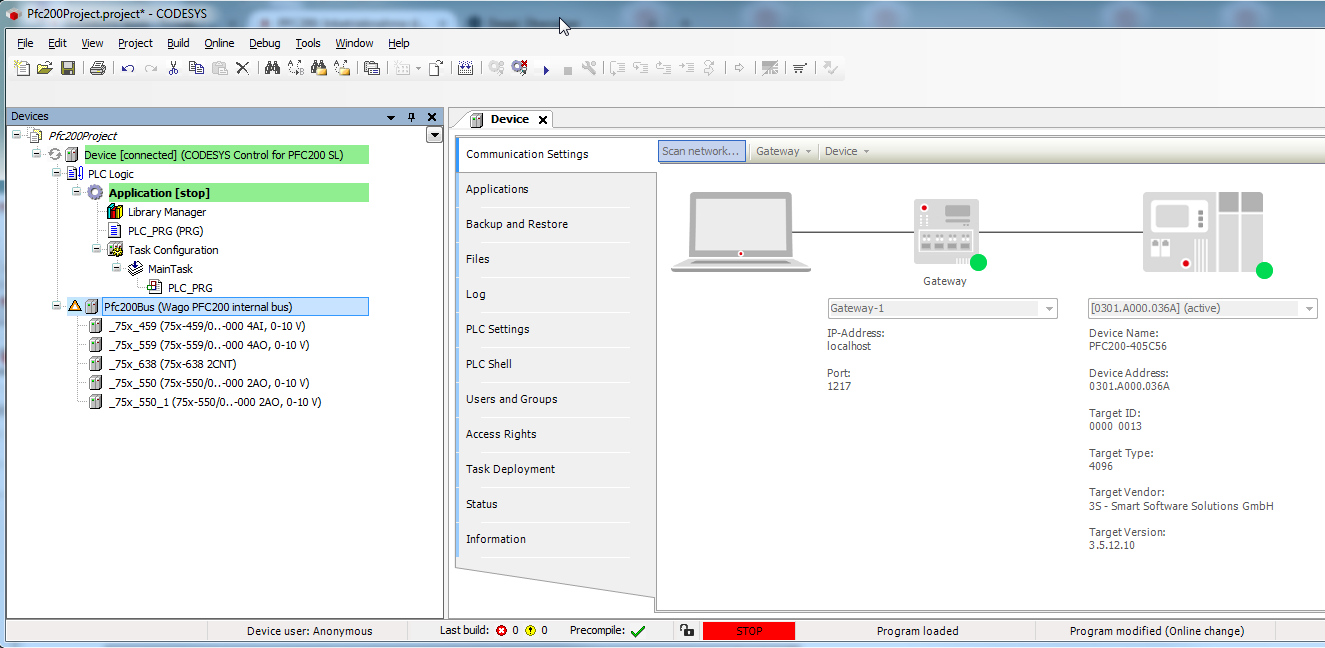

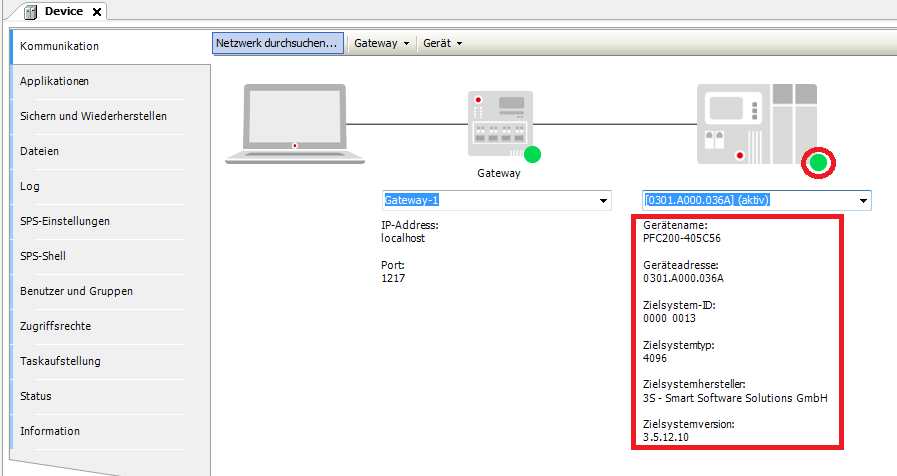

CODESYS 建立与设备的连接并读取设备信息：

• 现在点击 Online/Login 登录设备。无需启动应用程序。

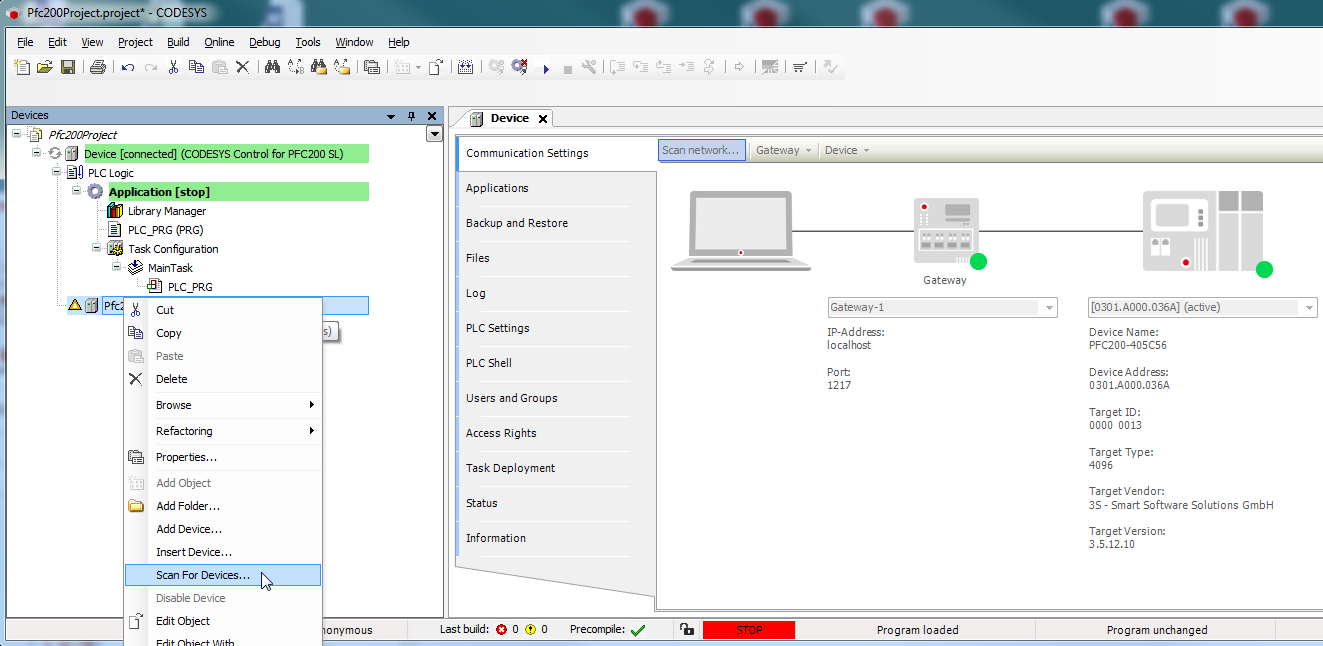

• 从上下文菜单中打开 K-bus 的扫描对话框。

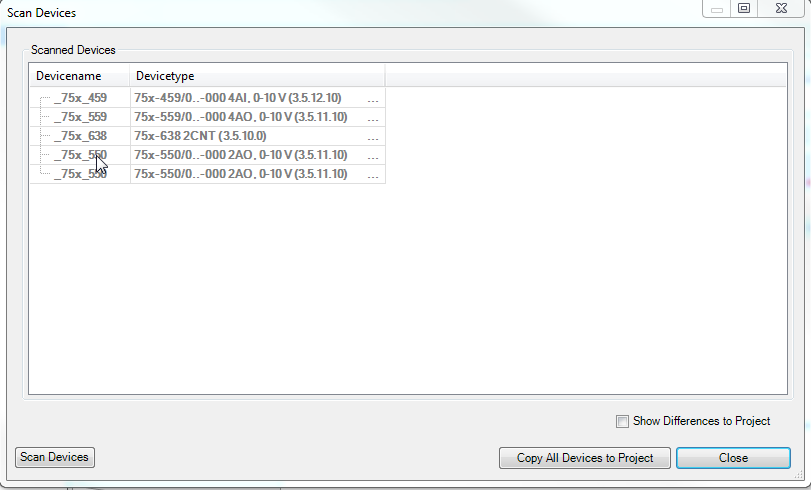

片刻之后，将列出所有检测到的适配器：

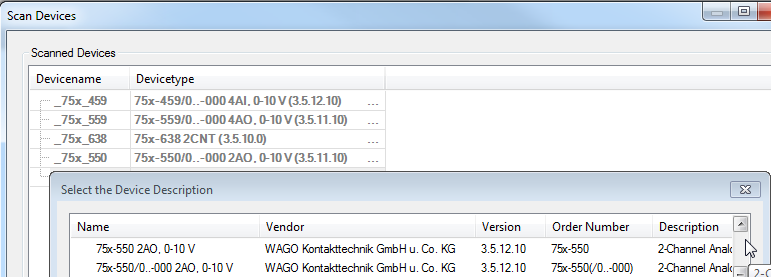

可能存在具有无法解析的特殊子类型的适配器。 在这些情况下，您可以单击省略号按钮打开另一个可以指定适配器的对话框：

现在可以通过单击将所有设备复制到项目 按钮将所有适配器添加到项目中。

• 单击在线/注销注销设备。

• 设置输出并测试输入适配器。

在 CODESYS 中，仅更新程序中使用的数据。

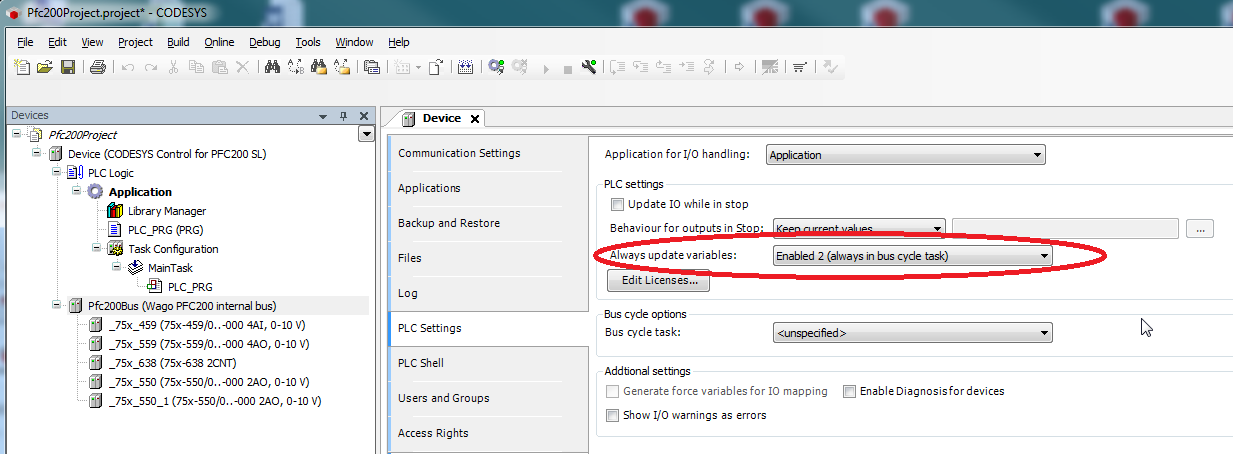

要测试适配器，请打开设备对话框中的PLC 设置选项卡并将始终更新变量设置为始终将变量更新为已启用 2（始终在总线循环任务中）。

• 再次登录将修改后的应用程序下载到控制器，然后单击“调试/启动”启动它。

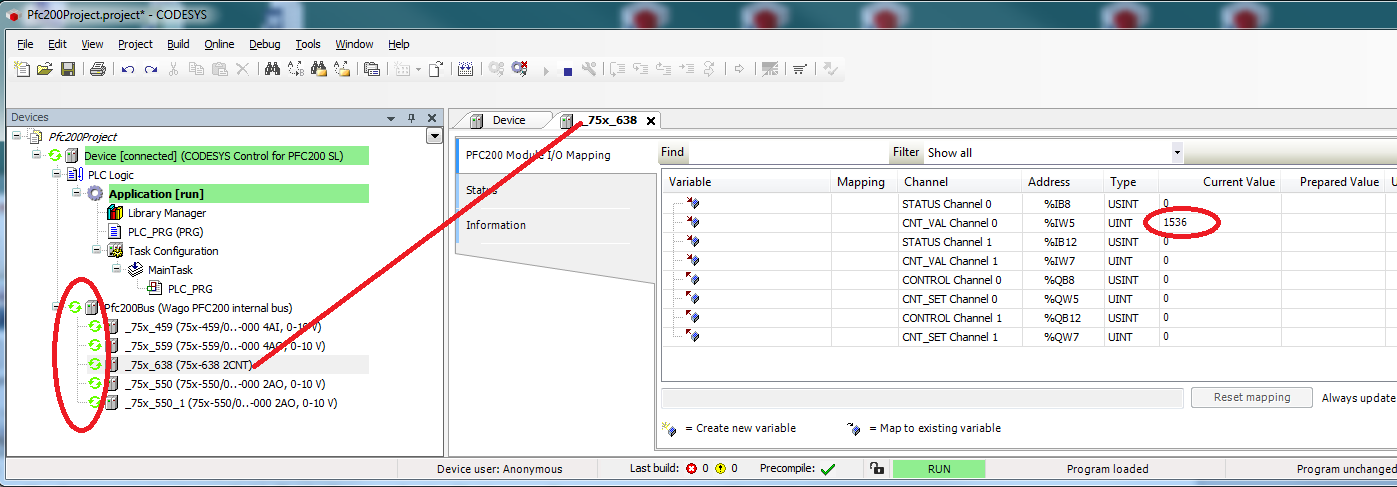

树中的符号现在应该是绿色的。 在相应适配器的 I/O 映射中（双击适配器），您可以设置输出或查看输入适配器的当前值。
