通过 Modbus (TCP) 连接到 WAGO 控制器

硬件

  • 1x 万可现场总线耦合器 750-352/000-001
  • 1x 数字输入终端 750-401
  • 1x 数字输出终端 750-504
  • 1x 终端 750-600

WAGO 控制器的要求

  • 分配 IP 地址（例如使用WAGO Ethernet Settings工具）。
  • 激活 Modbus 协议 (TCP)（例如使用工具WAGO Ethernet Settings → Protocol）。
  • 获取现场总线耦合器的手册。

CODESYS 的要求

  • 创建一个标准项目并选择您的设备（例如CODESYS Control Win V3）。 扫描网络并连接设备。

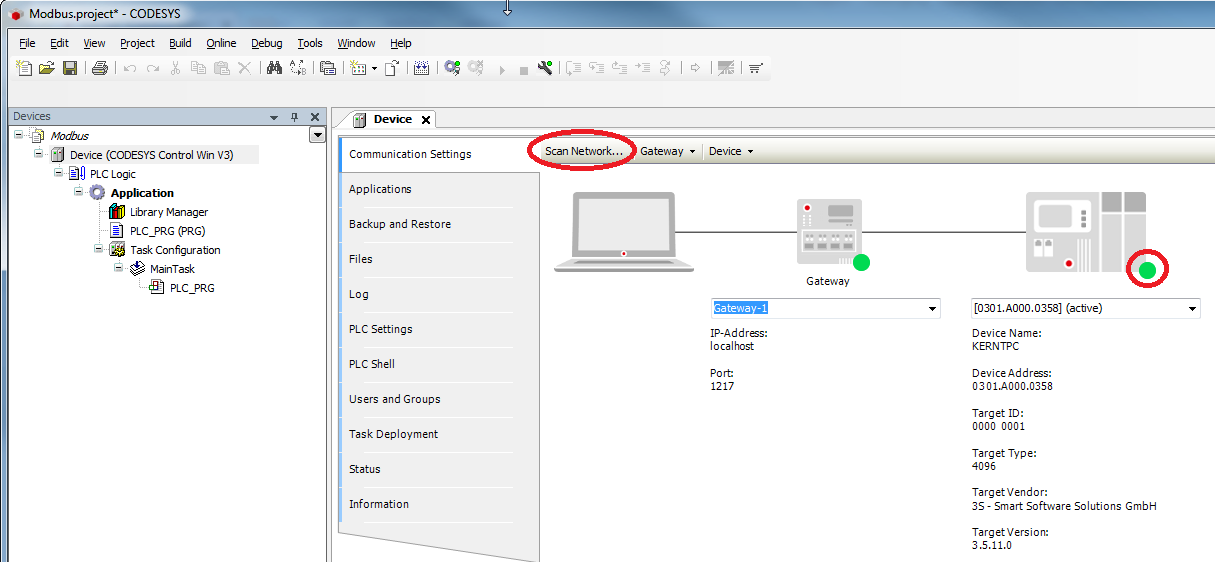

图1

  • 在设备树中，添加一个 Ethernet adapter、一个 Modbus_TCP_Master和一个 Modbus_TCP_Slave。

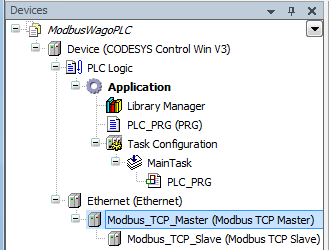

图2

以太网适配器的设置

General 选项卡

定义要使用的网络接口。

如果尚未定义目标系统，则会显示错误消息“未配置网关”。

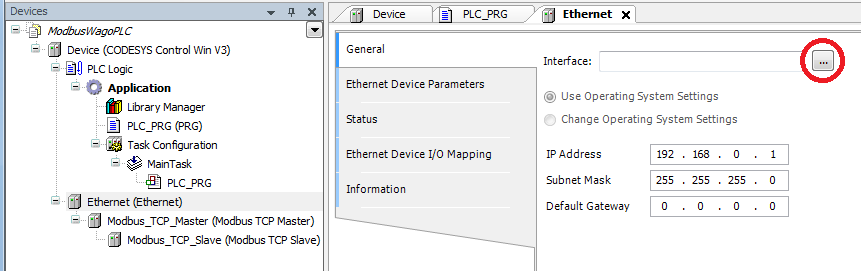

图3

Modbus_TCP_Master 上的设置

General 选项卡

激活中断后自动建立连接。

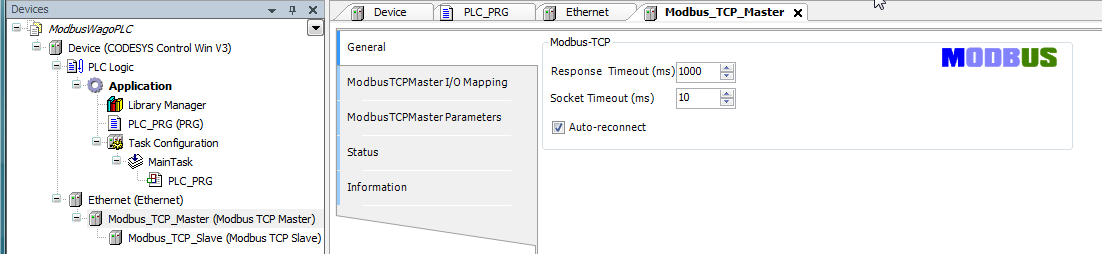

图4

Modbus_TCP_Slave 上的设置

General 选项卡

指定 WAGO 控制器的IP 地址并将单元 ID留空。 对于通过 TCP/IP 的 Modbus，从站通过 IP 地址识别。

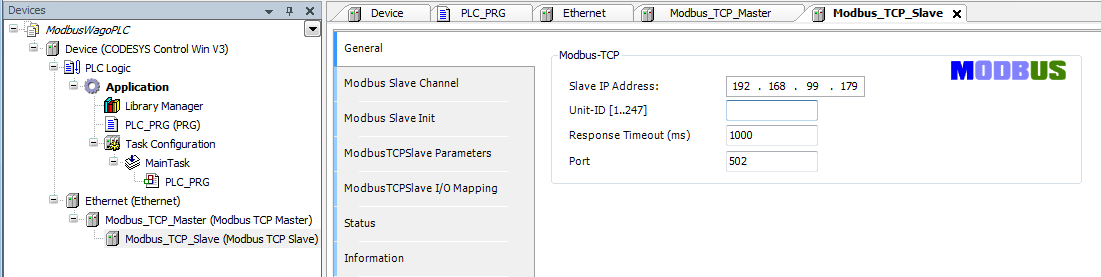

图5

Modbus Slave Channel 选项卡

创建一个用于读取输入适配器的通道：

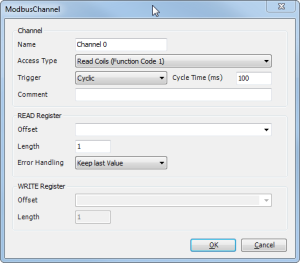

图6

创建用于切换输出适配器触点的通道：

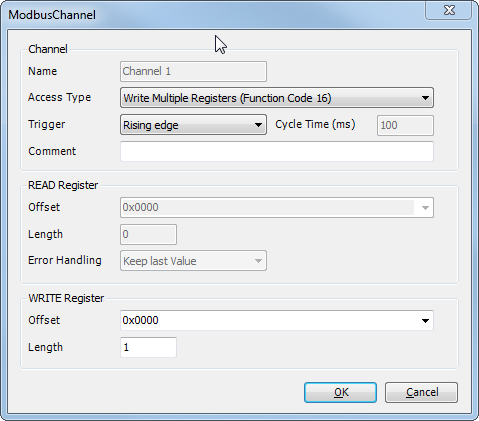

图7

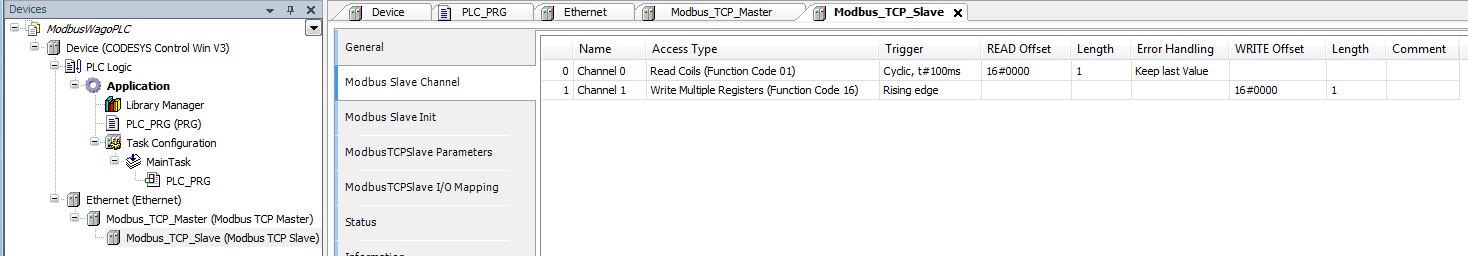

图8

Modbus TCP Slave I/O Mapping 选项卡

因此即使没有变量映射也会更新 Modbus 地址，您必须明确激活它：

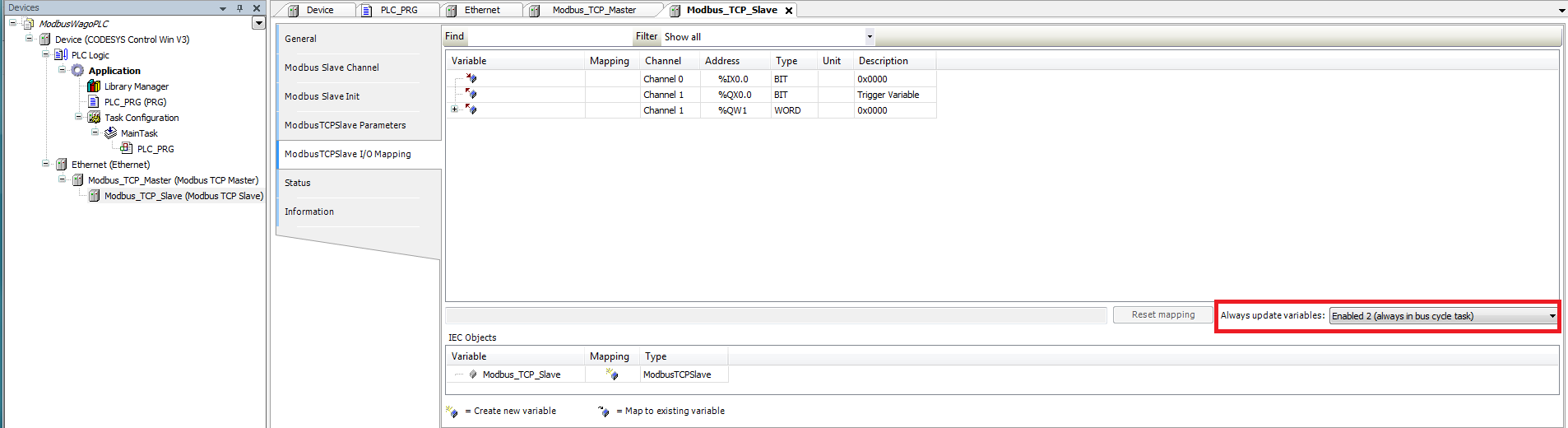

图9

将项目下载到控制器并启动它

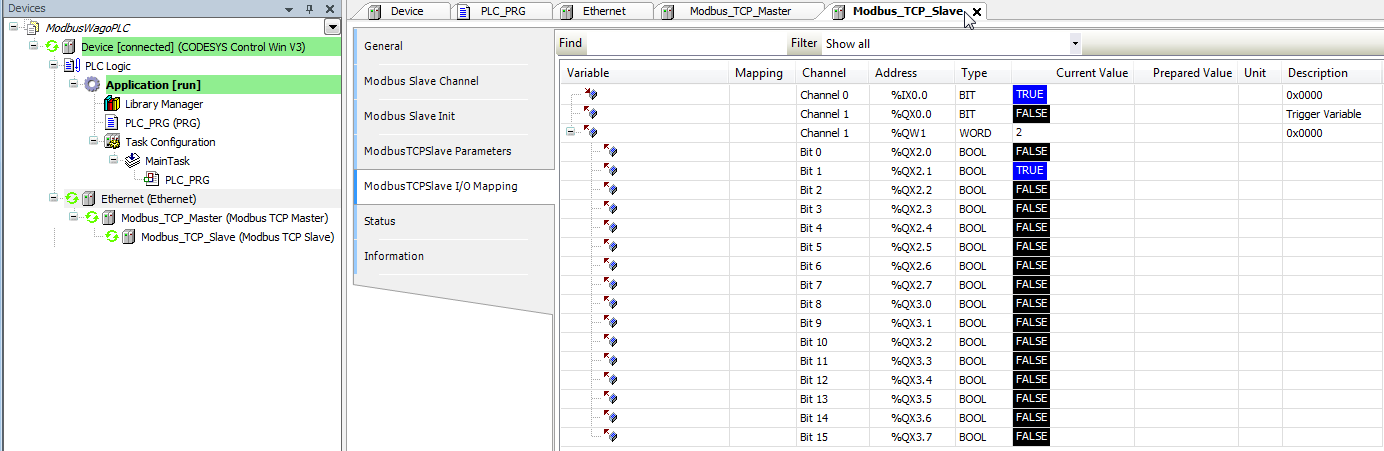

图10
