Visu：带和不带直接传递变量的对话框（{attribute 'VAR_IN_OUT_AS_POINTER'}）

  • 创建标准项目并选择 CODESYS Control Win V3 作为设备。

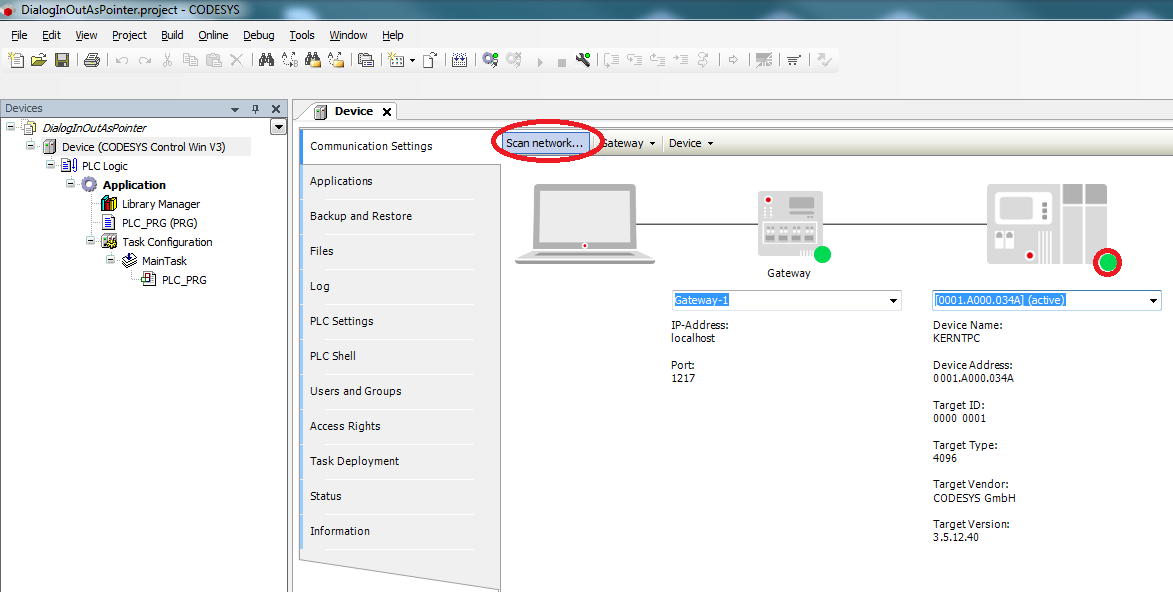

  • 通过网络扫描连接目标系统。

图1

  • 创建并编辑一个名为 FB_Sample 的 FB，如下所示：

声明

FUNCTION_BLOCK FB_Sample
VAR_INPUT
    byInstanz    : BYTE;
END_VAR
VAR
    udiCount     : UDINT;
    xReset       : BOOL;
    udiValue     : UDINT;
    sText        : STRING := 'Input something';
END_VAR
VAR CONSTANT
    c_udiOffset  : UDINT := 10000;
END_VAR

实现

udiCount := udiCount+1;

udiValue := byInstanz * c_udiOffset + udiCount;

IF udiValue >= (byInstanz+1) * c_udiOffset THEN
    udiValue := byInstanz * c_udiOffset;
END_IF

IF xReset THEN
    udiCount := 0;
END_IF
  • 修改 PLC_PRG 如下：

声明

PROGRAM PLC_PRG
VAR
    fbSample1 : FB_Sample := (byInstanz := 1);
END_VAR

实现

fbSample1();

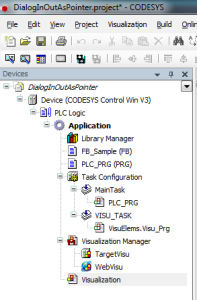

  • 在设备树中插入可视化。 然后 Visualization Manager 会自动插入可视化类型 TargetVisu 和 WebVisu。 此外，还会自动创建一个 VISU_TASK。

图2

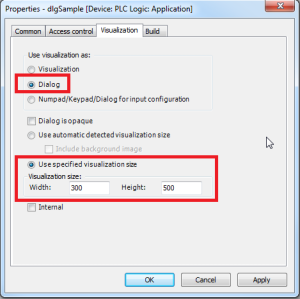

  • 创建一个名为 dlgSample 的附加可视化 。 从上下文菜单中，打开并设置页面的属性对话框，如下所示：

图3

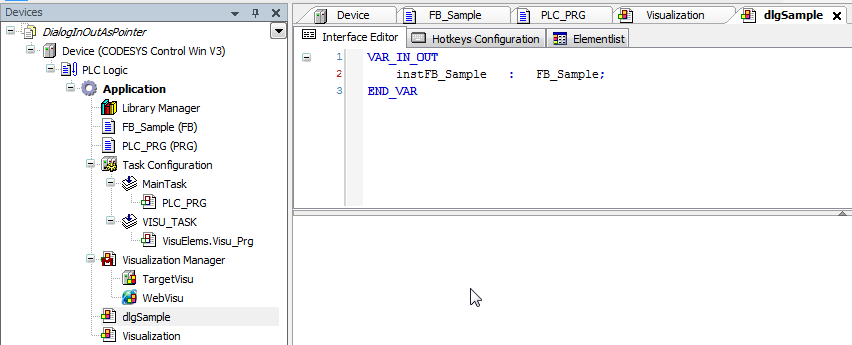

  • 从 Visualization/Interface Editor 中，打开并编辑界面编辑器，如下所示：

图4

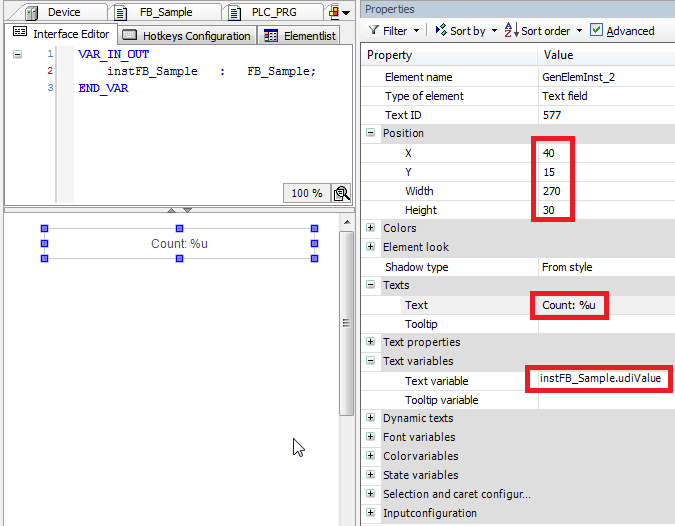

在页面上设置一个矩形用于显示计数器值，编辑属性如下：

图5

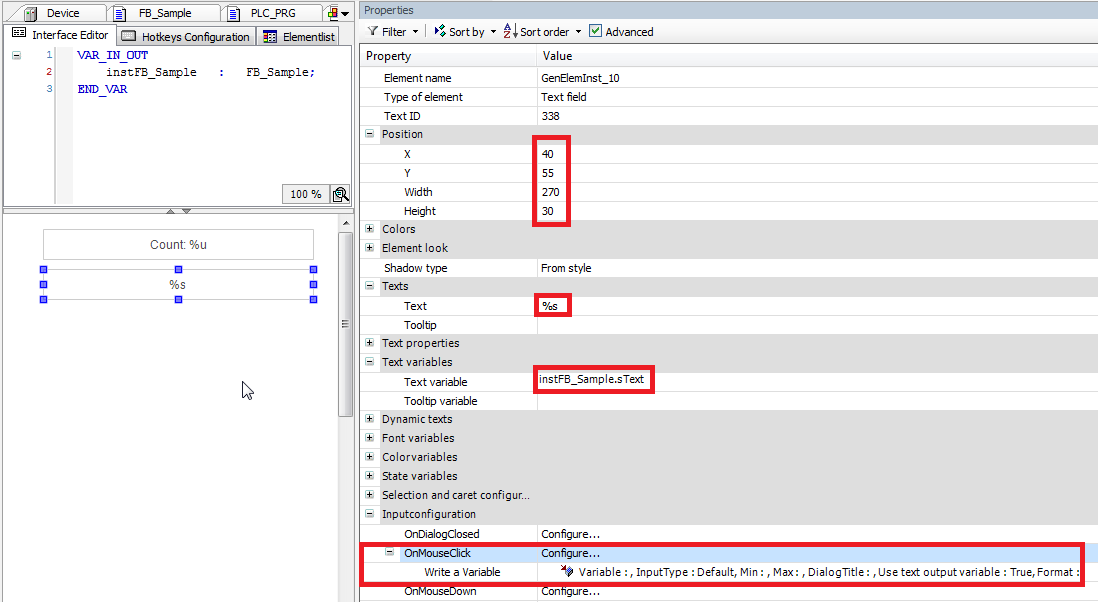

复制元素并编辑属性，如下所示：

图6

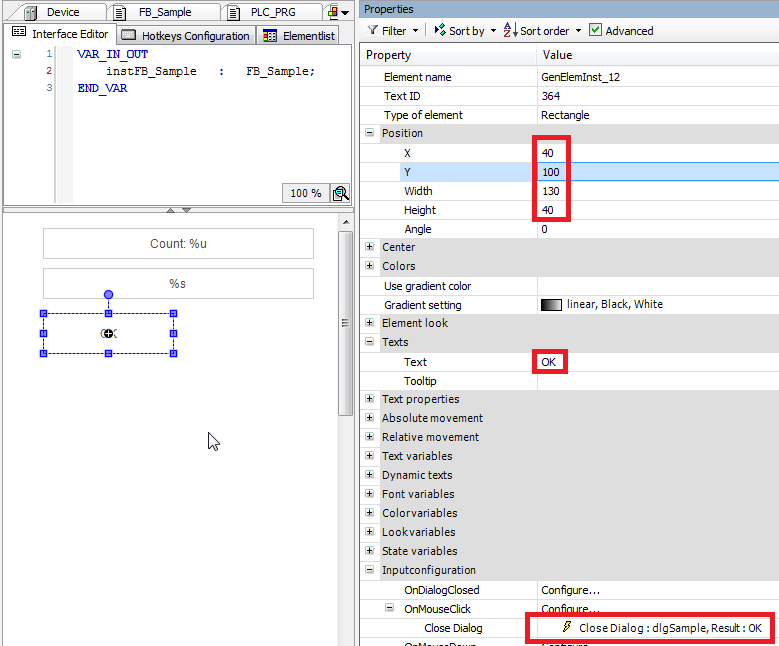

设置一个额外的矩形元素并编辑属性如下：

图7

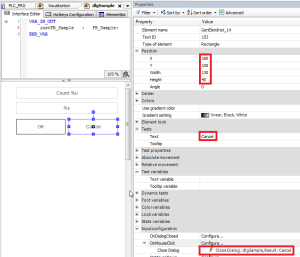

复制矩形并编辑属性如下：

图8

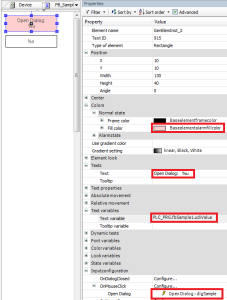

  • 为了显示 FB 的当前值并调用对话框，我们编辑 Visualization 页面。 设置一个矩形，编辑属性如下：

图9

打开对话框文本和变量格式 %u 之间的换行符是使用组合键 [Ctrl] + [Return] 进行的。

分配输入配置时，您还必须在对话框中设置以下属性：

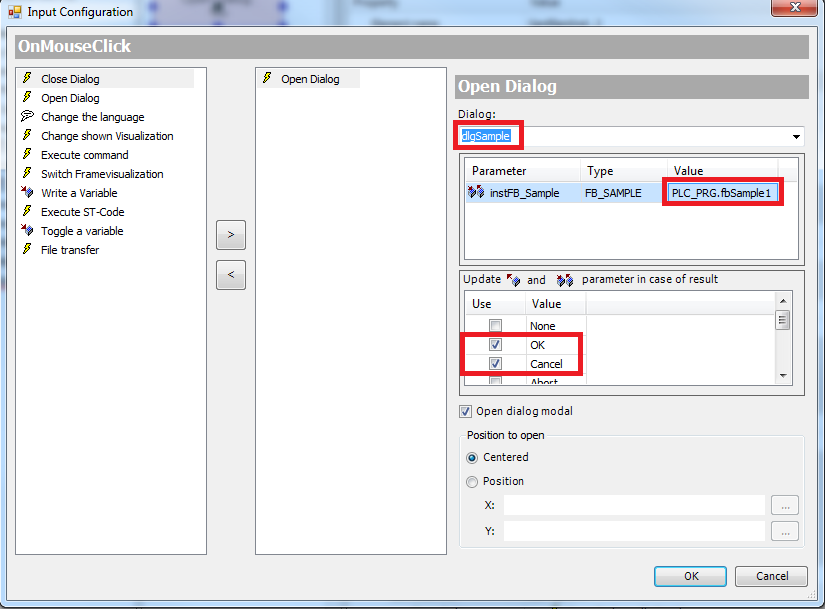

图10

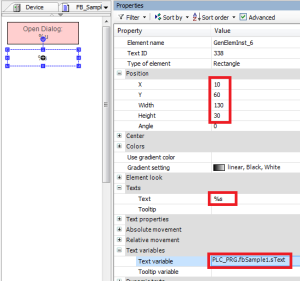

在页面上设置一个额外的矩形，编辑属性如下：

图11

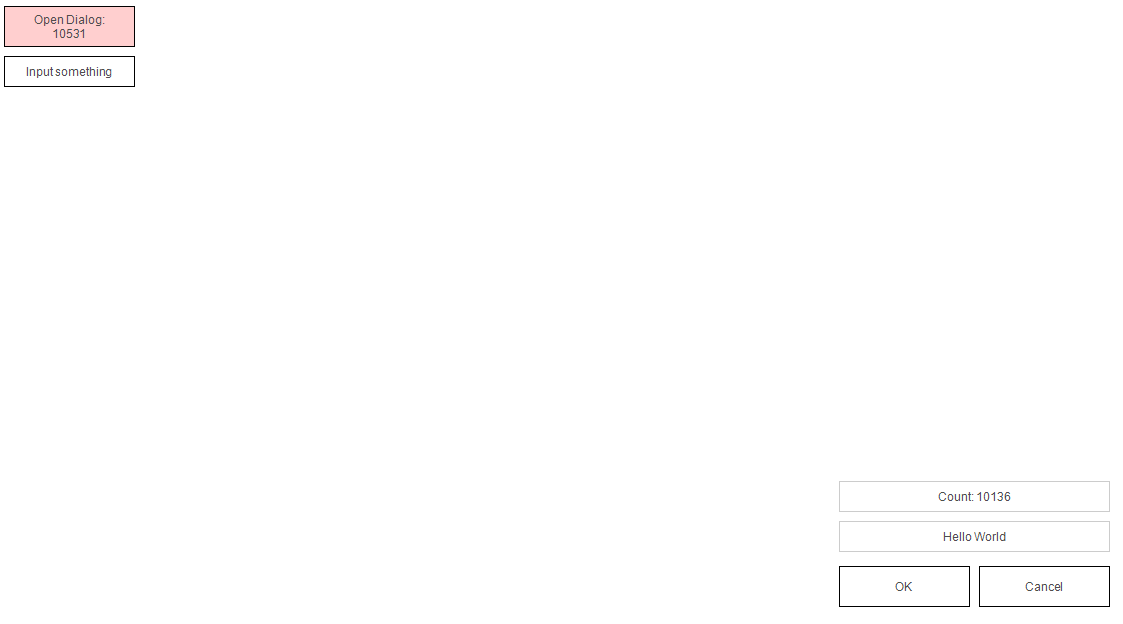

  • 将项目加载到控制器并启动它。 现在当您打开对话框时，您会注意到对话框中的值没有改变，或者在对话框关闭之前对文本的调整不会传递给变量：

图12

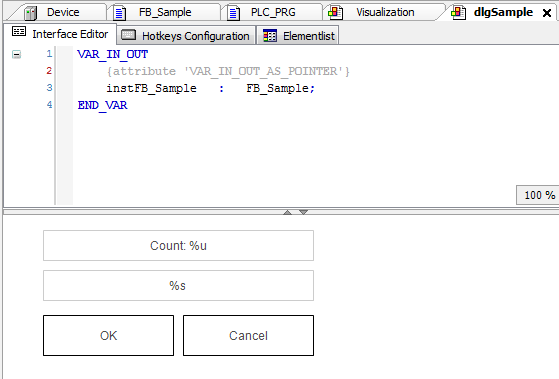

  • 为了直接传递变量和对话框元素之间的更改，必须将属性 VAR_IN_OUT_AS_POINTER 添加到对话框的接口，其中必须考虑大写/小写：

图13

添加属性后，必须再次执行Build/Clean all，然后再次将程序下载到控制器中。

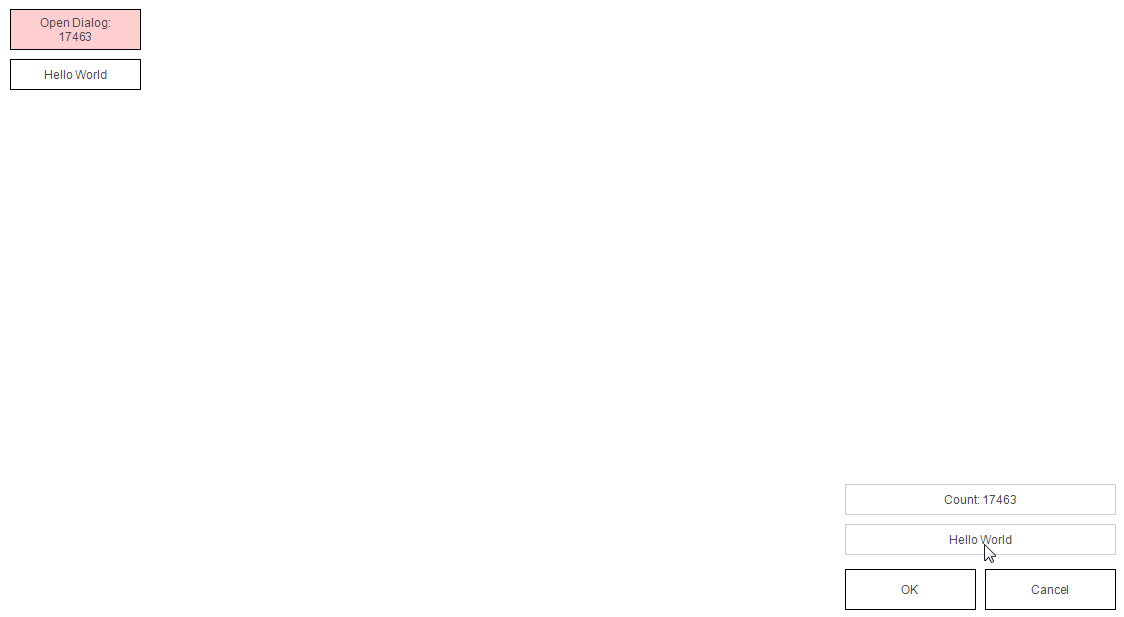

现在值应该更新为“在线”：

图14
