Visu，报警管理：格式化时间戳

  • 创建标准项目并选择 CODESYS Control Win V3 作为设备。

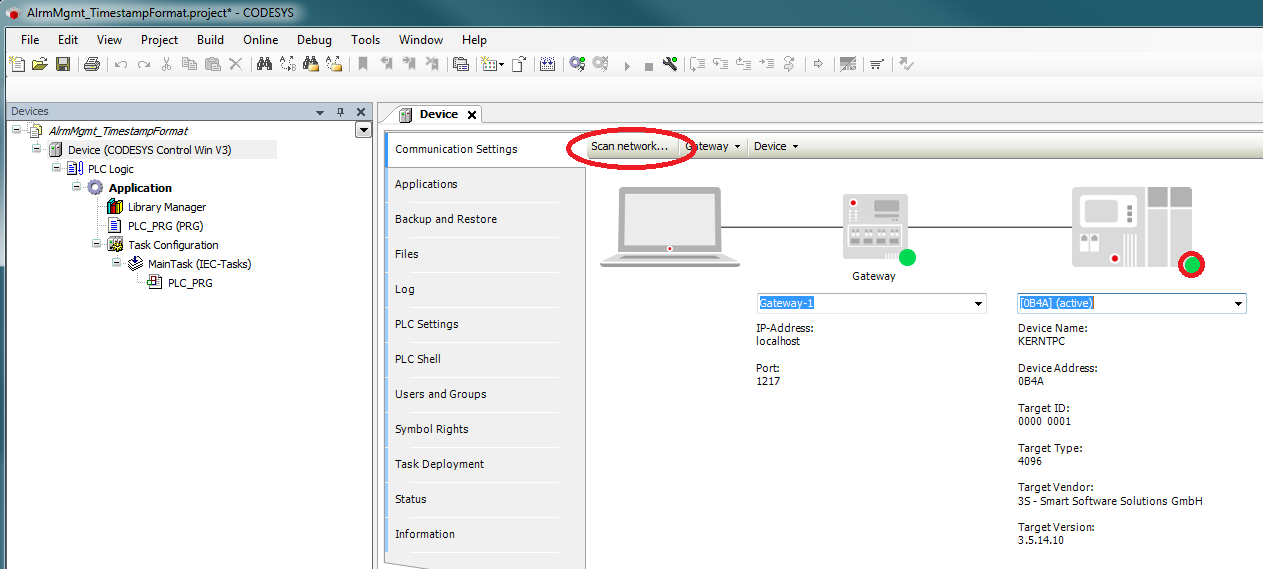

  • 通过网络扫描连接目标系统。

图1

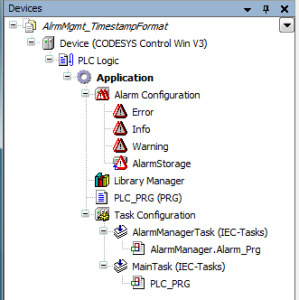

  • 在设备树中插入报警配置。 Error、Info 和 Warning 报警类以及 AlarmStorage 对象是自动创建的。此外，还创建了一个 AlarmManagerTask。

图2

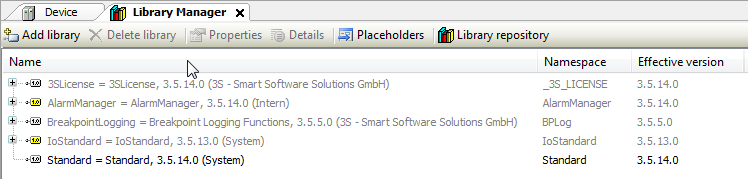

此外，AlarmManager 库被添加到库管理器中：

图3

  • 修改 PLC_PRG 如下：

声明

VAR
    xDemoAlarm  : BOOL;
    sDateFormat : STRING := 'dd.MM.yyyy';
    sTimeFormat : STRING := 'HH:mm:ss';
END_VAR

实现

AlarmManager.g_sDateFormat := sDateFormat;
AlarmManager.g_sTimeFormat := sTimeFormat;

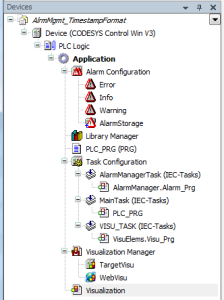

  • 在设备树中插入可视化。 然后可视化管理器 自动插入 TargetVisu 和 WebVisu 可视化类型。此外，还创建了一个 VISU_TASK。

图4

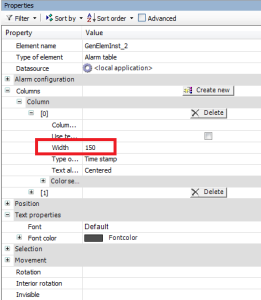

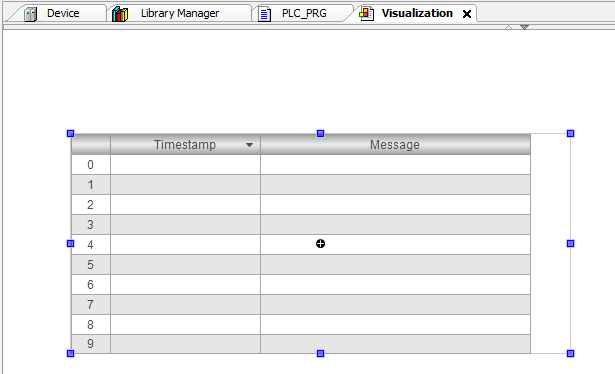

  • 在 Visualization 中，设置一个 Alarm Table 类型的元素，并按如下方式配置该元素：

图5

图6

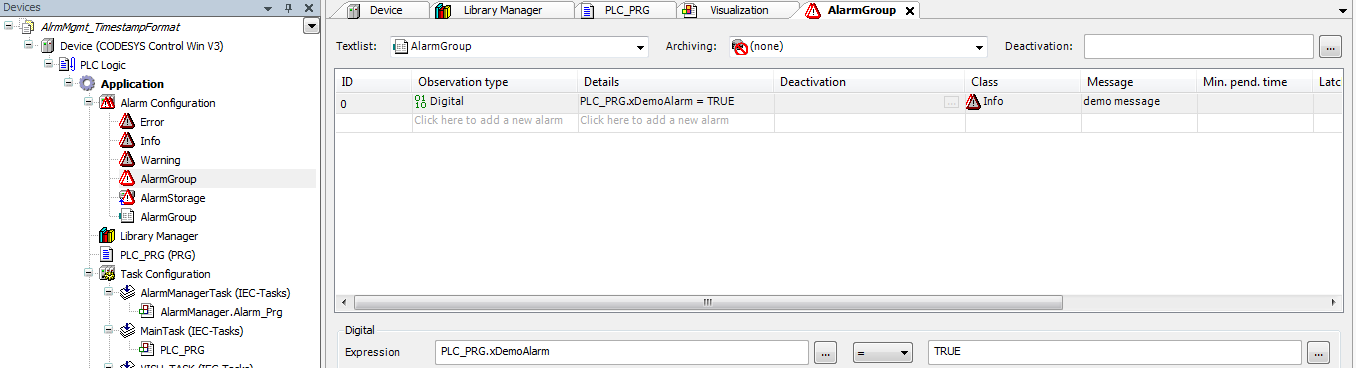

  • 在 Alarm configuration 中插入一个 alarm group， 配置一个 alarm 如下：

图7

  • 启动项目并将变量 xDemoAlarm 设置为 TRUE。

图8

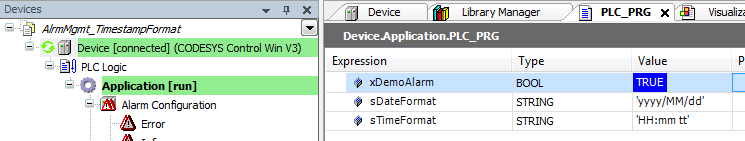

现在，如果您更改常量的格式，再次触发警报时将接受默认值。 'yyyy/MM/dd ' 和 'HH:mm:tt ' 规范导致日期和时间显示旋转，没有秒数。

图9

图10

毫秒可以用“ms”指定：

图11
