设置 Visu“刷新率”和“VISU_TASK”的刷新时间

基本问题：

  • 例如，WebVisu 中值的最快的刷新时间是多少？
  • VISU_TASK 的刷新时间是否有一个通用的经验值？
  • 如果刷新时间设置为仅有 50 毫秒，系统将如何运行？
  • 超过 200 毫秒的更高的刷新时间是否有助于减少系统负载？

答案：

基本上，CODESYS 可视化的限制值始终取决于所使用的系统本身。

在描述文件中，WebVisu、TargetVisu 的标准更新时间为 150-200 毫秒，VISU_TASK 的任务处理为为 100 毫秒：

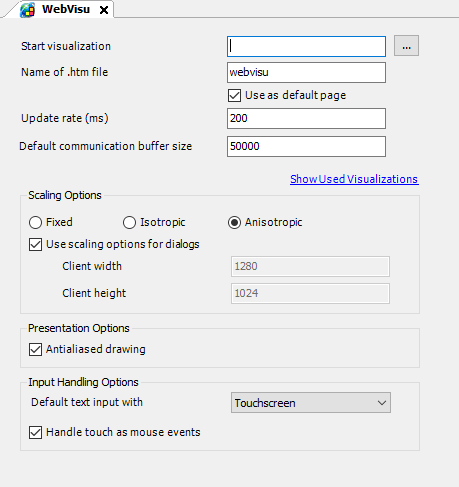

图1

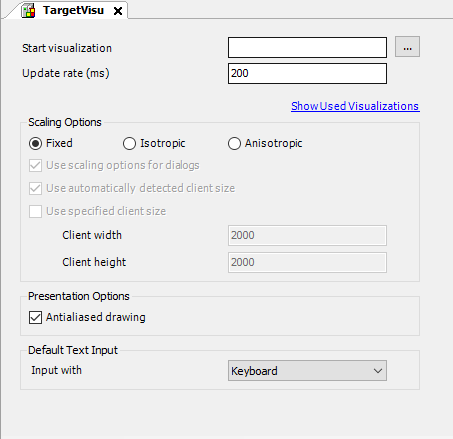

图2

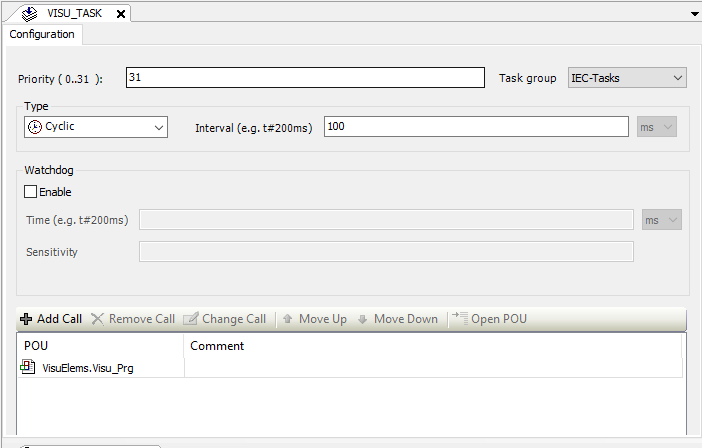

图3

VISU_TASK 刷新率的解释：

值的关系如下：

视觉更新率（无输入）= MAX(VISU-TASK 的循环时间 + 目标的刷新率)。

如果 VISU-TASK 运行得足够快并且输入处于待处理状态（例如鼠标移动），则此处可能会有更快的刷新。

默认设置（更新速率为 200 毫秒，VISU_TASK 为 100 毫秒）是出于以下考虑而做出的折衷：

  • 在 CODESYS 可视化中，VISU_TASK 理论上可以任意快地运行。
  • 事实上，只有在有客户请求时才会计算。
  • 相应的请求出现在循环更新可视化（重新绘制可视化），或者当在可视化中执行输入时。
  • TargetVisu 和 WebVisu 使用此属性配置循环更新发生的速率。
  • 对于循环更新，200 毫秒的更新速率通常就足够了。
  • 使用 VISU_TASK 的双倍速率，通常也可以对输入做出足够快的反应。

对于“刷新率”和“VISU_TASK”的组合：

  • （数值上）较小的更新率会导致控制器的负载较高，因为必须更频繁地计算可视化。
  • VISU_TASK 的（数值上）较小的循环时间允许对输入做出更快的反应。
  • 只要没有输入挂起，系统负载就不会增加（如果更新率保持不变）。
