Visu：仅禁用 WebVisualizations 条目

  • 创建标准项目并选择 CODESYS Control Win V3 作为设备。
  • 通过网络扫描连接目标系统。

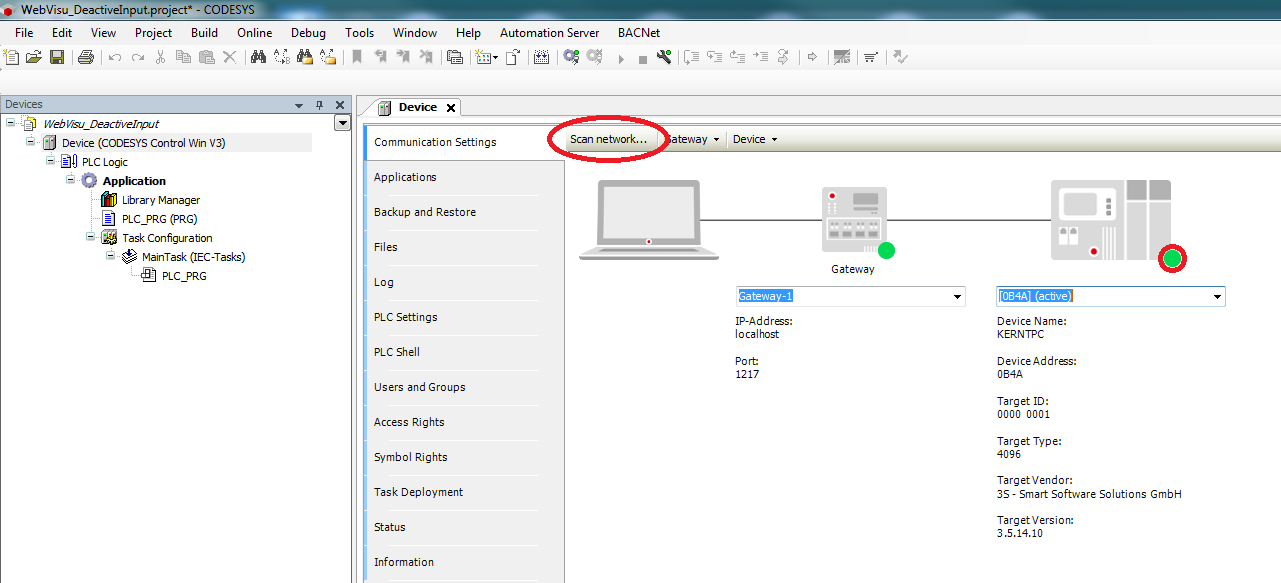

图1

  • 修改 PLC_PRG 如下：

声明

VAR
    udiCnt : UDINT;
END_VAR

实现

// Nothing to implement
  • 创建一个名为 IsWebVisu 的 POU （类型：函数）。 返回值为 BOOL 类型 ，实现语言为 ST。

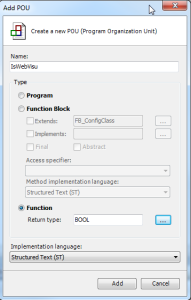

图2

  • 按如下修改 IsWebVisu：

声明

VAR
    pClientData : POINTER TO VisuElems.VisuStructClientData;
END_VAR

实现

IsWebVisu := TRUE;
pClientData := VisuElems.CurrentVisuClient;

IF pClientData <> 0 THEN
    IsWebVisu := pClientData^.GlobalData.ClientType = VisuElems.VisuElemBase.Visu_ClientType.WebVisualization;
END_IF
  • 在设备树中插入可视化。 然后 Visualization Manager 会自动插入可视化类型 TargetVisu 和 WebVisu。 此外，还会自动创建一个 VISU_TASK。

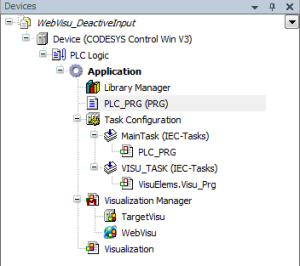

图3

  • 在 Visualization 中，设置一个 Rectangle 元素并配置该元素，如下所示：

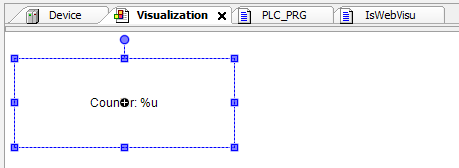

图4

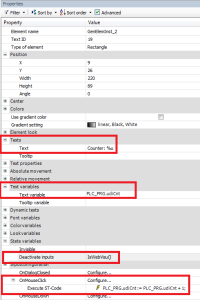

图5

  • 将项目下载到控制器并启动它。 仅当您单击 TargetVisu 中的矩形时，计数器才会增加。 该矩形在WebVisu中被禁用（灰色） 。

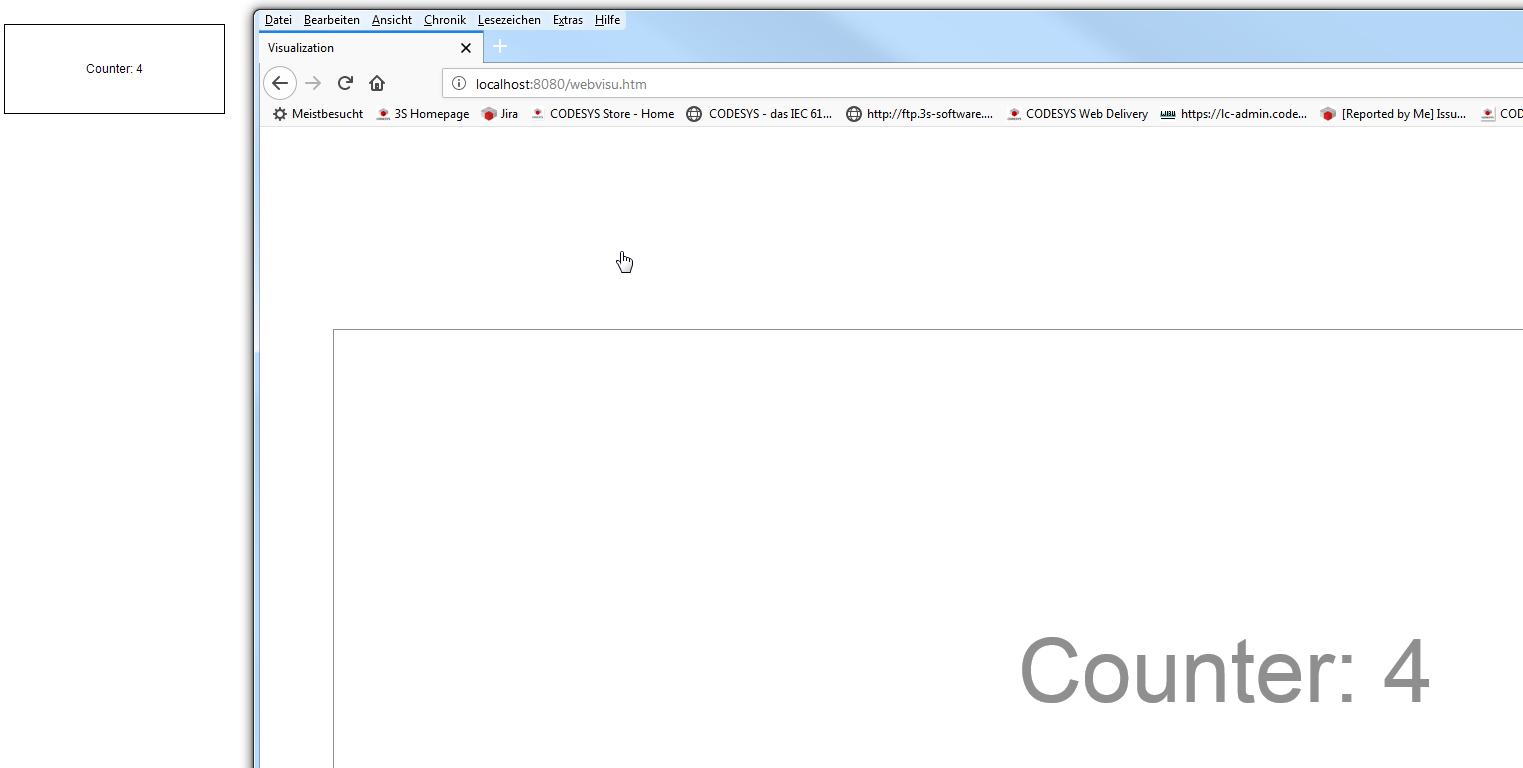

图6
