异常：“ProcessorLoadWatchdog”

此看门狗必须在 CODESYSControl.cfg 配置文件中激活。

该限制在“CmpSchedule”部分中定义。

经验表明，在高负载下，控制器更容易出现通信问题。

  • 创建一个“标准项目”并选择 CODESYS ControlWin V3 作为设备。

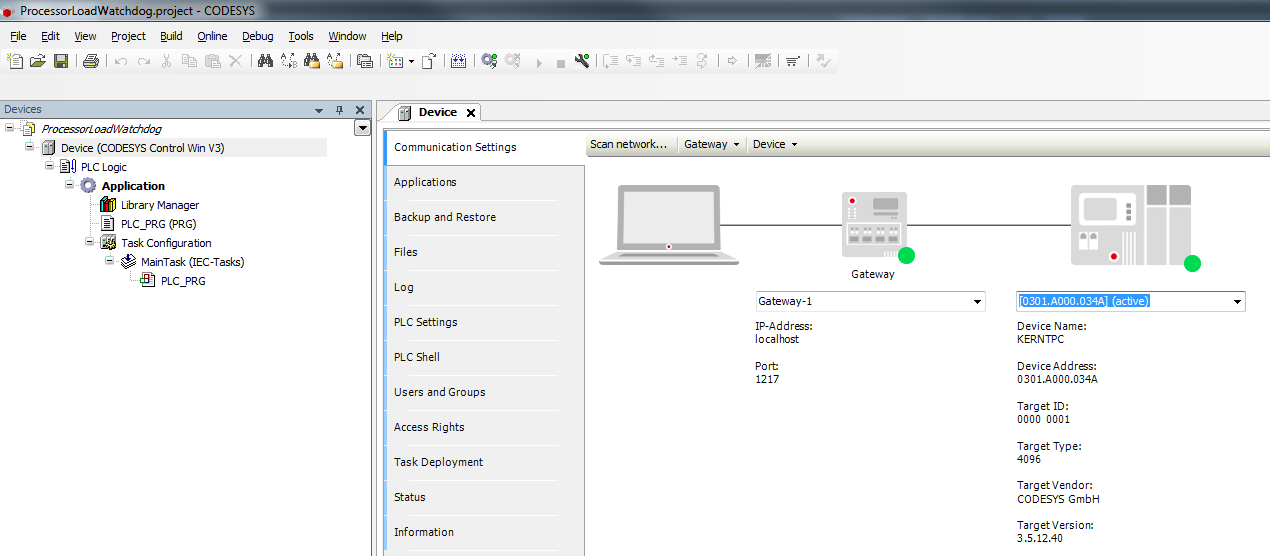

  • 通过网络扫描连接目标系统

图1

  • 按如下修改 PLC_PRG：

声明

VAR
    xToggle   : BOOL;
    xSwitch   : BOOL;
    udiCnt    : UDINT;
END_VAR

实现

udiCnt := udiCnt + 1;
IF xSwitch Then
    WHILE TRUE DO
        xToggle := NOT xToggle;
    END_WHILE
END_IF

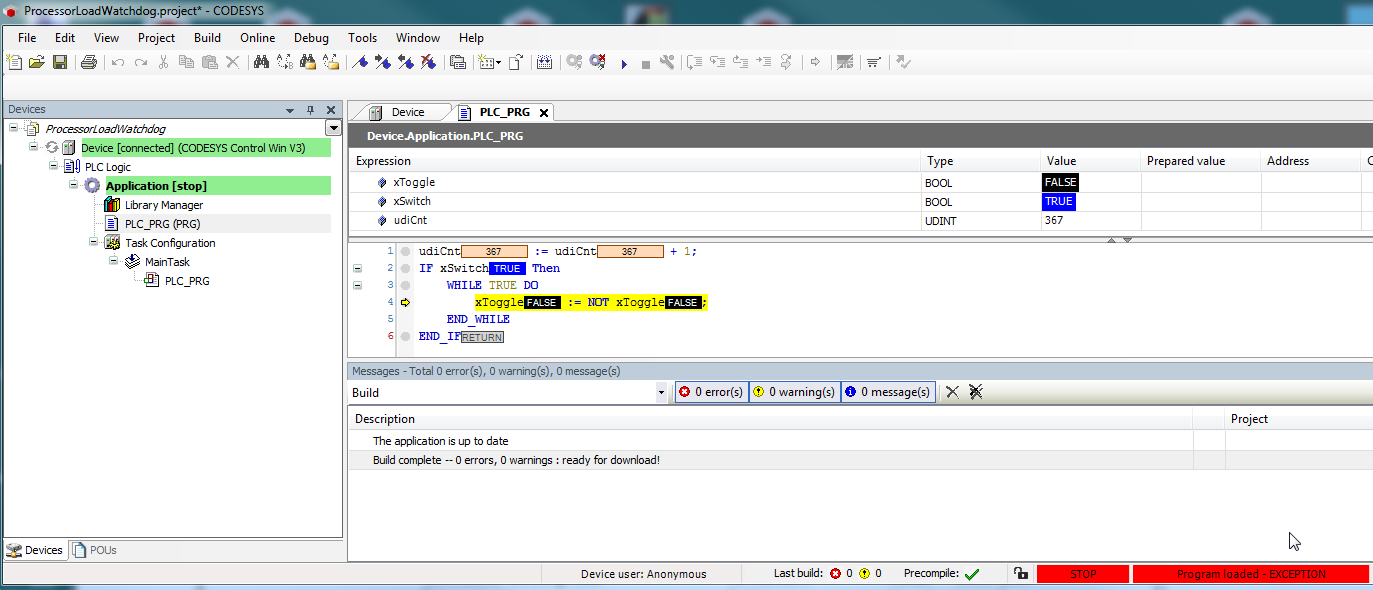

  • 启动项目并将 xSwitch 变量设置为 TRUE。

图2

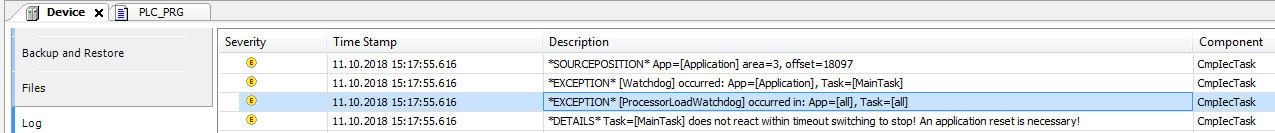

日志中存在以下条目：

图3

随着多核支持 （V3.5.SP13） 的引入，处理器负载计算为所有 CPU 的平均值。 这也适用于没有多核支持的运行时许可证。

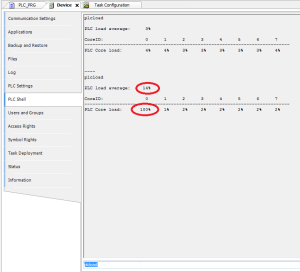

因此，以下情况会导致 8 核处理器出现活动的无限循环的情况：

图4

要触发看门狗，必须在 ini 文件中将限制设置为大约 10%。

[CmpSchedule] ProcessorLoad.Maximum=10
